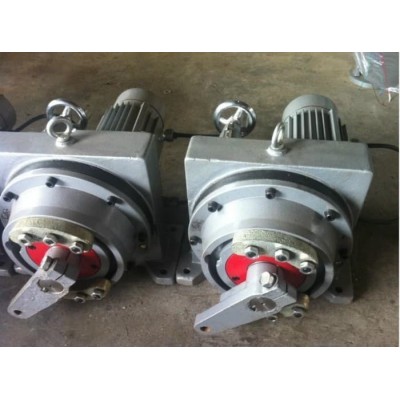

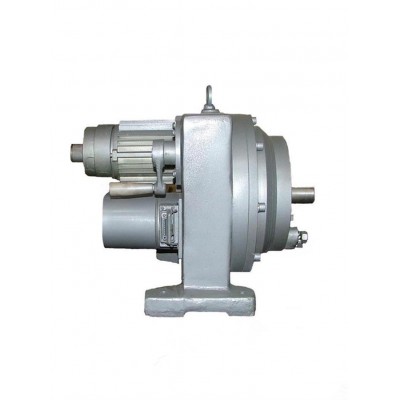

DKJ-510W户外型电动装置
DKJ-Z型电动执行机构是DDZ型电动单元组合仪表中的执行单元,该执行机构可以与转角为90°的各种阀门,如蝶阀、球阀等连接组成调节机构,它接收调节单元的输出信号,自动完成阀位的调节任务。 DKJ-Z型电动执行机构具有现场手动功能,可在工作现场对阀位进行手动调整。该产品配上电动操作器后,可完成调节系统的“手动自动”无扰动切换,实现远程操作。DKJ-Z型电动执行机构广泛地应用于电力、冶金、化工、石油、建材、轻工等行业。 规格型号 型 号 输出扭矩 Nm 全行程时间S Ⅲ型(4~20mA) Ⅱ型(0~10mA) DKJ-2100-Z DKJ-210-Z 100 25 DKJ-3100-Z DKJ-310-Z 250 25 DKJ-4100-Z DKJ-410-Z 600 25 DKJ-5100-Z DKJ-510-Z 1600 25 DKJ-6100A-Z DKJ-610A-Z 2500 40 DKJ-6100-Z DKJ-610-Z 4000 60 DKJ-7100-Z DKJ-710-Z 6000 60 DKJ-8100-Z DKJ-810-Z 10000 1000 主要技术指标 1. 输入信号:4~20mA DC或0~10mA DC; 2. 输入通道:三个; 3. 输入通道阻抗:Ⅲ型250Ω Ⅱ型200Ω; 4. 输出扭矩:见表; 5. 全行程时间:见表; 6. 基本误差限:±2.5%; 7. 回差:1.5%; 8. 死区:3%; 9. 阻尼特性:3次半周期; 10. 电源:单相 电压220V ±10% 频率50Hz; 11. 使用环境:环境温度-25℃~+70℃,相对湿度95%。
